KRYOSEC: un pequeño secador refrigerativo para aire comprimido


Operación compacta y confiable para eliminar la humedad de forma óptima

Los secadores compactos refrigerativos KRYOSEC* representan la renombrada calidad alemana “Hecho en Alemania”. Estos equipos que secan el aire con gran confiabilidad en temperaturas ambiente hasta 50°C (122°F), operan con un alto grado de eficiencia gracias a su diseño que demanda poco mantenimiento y a su intercambiador de calor en acero inoxidable que genera mínimas pérdidas de presión. Gracias a su estructura compacta, pueden instalarse allí donde se necesiten – bajo puentes de equipos, en superficies de trabajo o incluso colgados de la pared (serie TAH).

  • Secado confiable del aire comprimido desde 12 hasta 159 scfm
  • Presiones de trabajo hasta 232 psig
  • Opciones: Drenaje electrónico de condensados ECO-DRAIN y/o termostato electrónico para advertencia sobre el punto de rocío – ambos con contactos libres de potencial

Sus beneficios:

  • Protección confiable contra la humedad
    Los secadores KRYOSEC enfrían el aire comprimido usando un sistema de intercambiadores de calor de placas de acero inoxidable de alta calidad. El condensado que se va formando se elimina eficazmente en todas las etapas por medio del separador integrado, mientras que el drenaje electrónico de condensado ECO DRAIN garantiza una eliminación confiable del condensado.
  • Confiable desempeño incluso con alta temperatura ambiente:
    Los secadores KRYOSEC garantizan eliminar la humedad de forma confiable, incluso bajo las más exigentes condiciones operativas. A ello contribuyen decisivamente sus intercambiadores de calor de grandes dimensiones y las grandes superficies del condensador de refrigerante, así como la inteligente trayectoria del aire de enfriamiento.
  • Calidad industrial normalizada:
    Los secadores KRYOSEC cumplen a cabalidad con los requerimientos de seguridad para equipos de acuerdo a la norma EN 60204-1. Entre otros dispositivos, cuenta con un interruptor Con/Des bajo llave y un interruptor principal de desconexión. Gracias a su fabricación de primera calidad, su tamaño compacto y su alta confiabilidad, estos secadores son ideales para su instalación descentralizada, junto a equipos de producción y procesamiento que necesiten un aire comprimido de alta calidad.

* Los secadores de esta serie contienen el gas fluorado de efecto invernadero R-513A.

El socio perfecto: el separador de aceite/agua AQUAMAT
Sistema de tratamiento de condensado KCF

Nuestro consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor eficiencia y acorde a la ley.



Detalle de los productos

Equipo

Circuito refrigerante

  • Circuito refrigerante formado por un compresor de pistón
  • Grupo ventilador-condensador
  • Filtro / secador
  • Tubos capilares
  • Tubos de aire/aire y aire/agente refrigerante del intercambiador de calor con separador de condensado integrado de acero inoxidable (soldado con cobre)
  • Controlador bypass de gas caliente

Drenaje para condensados

Dren de condensado ECO-DRAIN 30 controlado electrónicamente

  • Dren electrónico de condensados ECO-DRAIN 30 con tapa en la entrada de condensado, incl. aislamiento de superficies frías

Sistema eléctrico e indicadores

  • Indicador mecánico de tendencia del punto de rocío
  • Equipo eléctrico de acuerdo a la norma EN 60204-1: interruptor central con llave con disyuntor de red integrado

Cabina

Secador refrigerativo compacto KRYOSEC: altura reducida, posibilidad de montaje en pared.

  • Cabina con revestimiento electrostático, con capota desmontable y soportes
  • Preparado para montaje en pared (solo serie TAH).

Conexiones

  • El equipo incluye cable de conexión a la red (sin clavija) protegido contra cargas de tracción
  • Cableado internamente
  • Acople de la tubería para conexión de dren de condensado externo

Documentación

  • Incluido manual operativo y declaración de conformidad CE (versión UE).

Opcional: Contacto libre de potencia "advertencia sobre el punto de rocío"

  • Equipamiento adicional con termostato electrónico con salida libre de potencial
  • Montado en el interior del equipo y listo para operar
  • Señal derivable por el usuario directamente en la salida
  • Límites superior e inferior de conmutación ajustables

Opcional: Dren electrónico de condensados con contacto libre de potencial

  • Equipamiento opcional con dren electrónico de condensados ECO-DRAIN 31 con contacto libre de potencia para alarmas
  • Señal derivable directamente en el dren

Diseño y funcionamiento

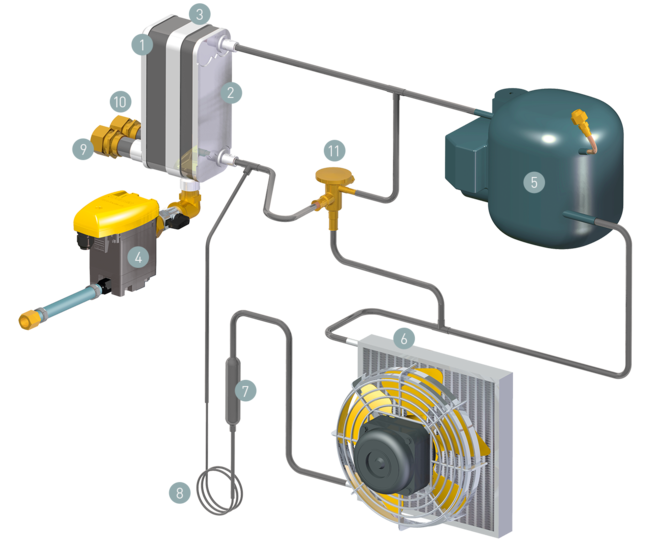

Disposición de los componentes de los secadores refrigerativos compactos TAH y TCH
  1. Intercambiador de calor aire/aire
  2. Intercambiador de calor aire/refrigerante
  3. Separadores de condensados
  4. Drenes de condensados
  5. Compresor refrigerante
  6. Condensador refrigerativo con ventilador (enfriado por aire)
  1. Filtro / secador
  2. Tubo capilar (evaporación y enfriamiento de agente refrigerante)
  3. Entrada del aire comprimido
  4. Salida del aire comprimido
  5. Controlador bypass de gas caliente
Datos técnicos TAH

Versión estándar

ModeloTAH 5 TAH 7 TAH 10
Flujo volumétrico cfm 12 21 28
Pérdida de presión psi 0.73 1.89 2.18
Consumo de energía eléctrica al 100% del vol. hp 0.27 0.27 0.38
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 140 140 140
Agente refrigeranteR 513A R 513A R 513A
Peso lb 53 53 57
Dimensiones
L x A x H in 		15.2 x 18.6 x 17.3 15.2 x 18.6 x 17.3 15.2 x 18.6 x 17.3
Conexión del aire comprimido½ NPT ½ NPT ½ NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
Masa de agente refrigerante lb 0.31 0.42 0.46
Masa de agente refrigerante como equivalente en CO2 t 0.09 0.12 0.13
Circuito de refrigerante hermético● ● ●

Datos técnicos TBH

Versión estándar

ModeloTBH 14 TBH 16 TBH 23
Flujo volumétrico cfm 42 57 78
Pérdida de presión psi 3.19 3.48 3.34
Consumo de energía eléctrica al 100% del vol. hp 0.47 0.56 0.7
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 140 140 140
Agente refrigeranteR 513A R 513A R 513A
Peso lb 73 84 101
Dimensiones
L x A x H in 		18.2 x 20.7 x 21.6 18.2 x 20.7 x 21.6 18.2 x 20.7 x 21.6
Conexión del aire comprimido½ NPT ½ NPT 1 NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
Masa de agente refrigerante lb 0.64 0.97 1.08
Masa de agente refrigerante como equivalente en CO2 t 0.18 0.28 0.31
Circuito de refrigerante hermético● ● ●

Datos técnicos TCH

Versión estándar

ModeloTCH 27 TCH 33 TCH 36
Flujo volumétrico cfm 92 111 124
Pérdida de presión psi 2.61 2.76 3.05
Consumo de energía eléctrica al 100% del vol. hp 0.78 1.01 1.41
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 140 140 140
Agente refrigeranteR 513A R 513A R 513A
Peso lb 123 146 152
Dimensiones
L x A x H in 		25.2 x 26.1 x 24 25.2 x 26.1 x 24 25.2 x 26.1 x 24
Conexión del aire comprimido1 NPT 1¼ NPT 1¼ NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
Masa de agente refrigerante lb 1.37 1.63 2.09
Masa de agente refrigerante como equivalente en CO2 t 0.39 0.47 0.6
Circuito de refrigerante hermético- - -

ModeloTCH 45
Flujo volumétrico cfm 159
Pérdida de presión psi 2.61
Consumo de energía eléctrica al 100% del vol. hp 1.73
Presión de trabajo psi 44 - 232
Temperatura ambiente °F 38 - 122
Temperatura en la admisión °F 140
Agente refrigeranteR 513A
Peso lb 165
Dimensiones
L x A x H in 		25.2 x 26.1 x 24
Conexión del aire comprimido1¼ NPT
Conexión del dren de condensados¼ NPT
Suministro eléctrico230 V / 1 Ph / 60 Hz
Masa de agente refrigerante lb 2.27
Masa de agente refrigerante como equivalente en CO2 t 0.65
Circuito de refrigerante hermético-
